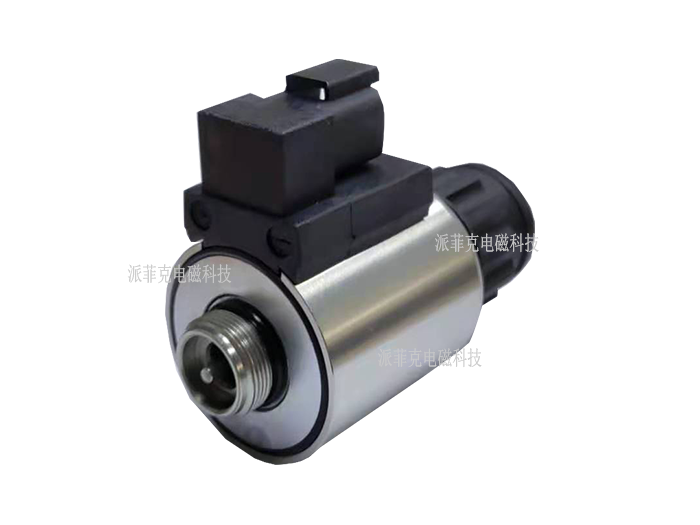

德驰插头电磁铁 MFZ12-37YCDT
德驰插头电磁铁 MFZ12-37YCDT
型号:MFZ12-37YCDT
用途:力士乐型六通径电磁阀
直流电压(V):12  24 110 220
内孔直径(mm):Φ23
线圈长度(mm):50.5
电话:0372-2222196
微信:15236526823
微信
在线咨询
  • 产品详情
  • 特性曲线

产品型号:Z12-37YCDT

用途:

       防水插头类电磁铁采用德驰型的电源连接方式,外壳防护等级可达IP67。该系列产品的适用环境温度  -40°C~150°C的交变系统中,适应环境变化能力超强,产品可靠性更高,工作寿命更持久。产品广泛适用于工程机戒液压控制系统等多种领域。

正常工作条件

● 可任意方向安装。

● 使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则,可能影响产品寿命。

● 电磁铁适合长期工作制、断续周期工作制。

● 电源电压的合理波动范围为85%-110% (特殊要求可订货时提出)。

● 外壳防护等级为IP67。


技术参数:

额定电压(V)

DC 24

消耗功率(W)

30

稳态额定推力(N)

≥37

持续通电率(%)

100

全行程(mm)

6.5

额定行程(mm)

2.8

承受油压(MPa)

21

防护等级

IP67

切换频率(t/h)

15000

工作寿命(t)

10X10­­­6

外形及安装尺寸:


Z12-37YCDT图纸


使用注意事项:

●  电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格,您可以根据需要进行选择。带指示灯插座的电压规格必须与电磁铁本体电压规格相符。

●  电磁铁的手动推杆用于在调试时或紧急情况下,进行手动控制。但当系统背压较高,调节困难时,请使用十字螺丝刀缓推手动推杆,不宜使用冲击力,以免破坏手动推杆和导向内孔表面,造成电磁铁漏油或不能复位。

●  当双向使用电磁铁时,一定要保证两个电磁铁不能同时通电,以免电磁阀不能正常工 作。

●   电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免在非正常情况下,烧毁电磁铁及您的电控元件。


样本说明:

如顾客有不同的需要,在电磁铁性能不变的情况下,电磁铁与阀体的连接尺寸、推杆伸出长度及工作电源电压可以根据要求调整。



S-F测试曲线:


通电时间-温度曲线:


z12-37yc-温度


注:特性曲线仅供参考。

主要性能参数均为试验条件下获得。我公司保留修改参数的权力。
