用途：力士乐型六通径电磁阀
直流电压（Ｖ）：12 24 110 220
交流本整（Ｖ）：110 220
内孔直径(mm)：Φ23
线圈长度(mm)：50.5
微信：15236526823
- 产品详情
- 特性曲线
产品型号：B12-37YC
用途：
MFB12-37YC电磁铁可配套于德国力士乐(REXROTH)六通经螺纹联结的电磁换向阀。
本电磁铁适用于单相桥式全波整流的交直流电源，电压至220V的控制电路中，作为液压电磁换向阀的动力元件。可配套于德国力士乐（REXROTH）六通径螺纹联结电磁换向阀。
正常工作条件
● 可任意方向安装。
● 使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则，可能影响产品寿命。
● 电磁铁适合长期工作制、断续周期工作制。
● 电源电压的合理波动范围为85%-110% (特殊要求可订货时提出）。
● 外壳防护等级为IP65。
技术参数：
额定电压（V） | AC/DC 220 | 消耗功率（W） | 30 |
稳态额定推力（N） | ≥37 | 持续通电率（%） | 100 |
全行程（mm） | 6.5 | 额定行程（mm） | 2.8 |
承受油压（MPa） | 21 | 防护等级 | IP65 |
切换频率（t/h） | 15000 | 工作寿命（t） | 10X106 |

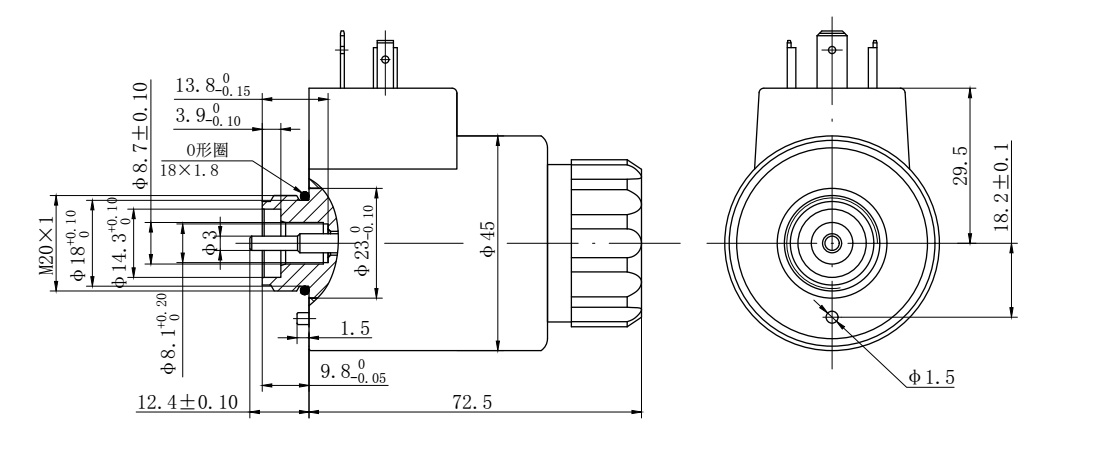

外形及安装尺寸：
使用注意事项：
● 电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格，您可以根据需要进行选择。带指示灯插座的电压规格必须与电磁铁本体电压规格相符。
● 电磁铁的手动推杆用于在调试时或紧急情况下，进行手动控制。但当系统背压较高，调节困难时，请使用十字螺丝刀缓推手动推杆，不宜使用冲击力，以免破坏手动推杆和导向内孔表面，造成电磁铁漏油或不能复位。
● 当双向使用电磁铁时，一定要保证两个电磁铁不能同时通电，以免电磁阀不能正常工 作。
● 电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免在非正常情况下，烧毁电磁铁及您的电控元件。
样本说明：
如顾客有不同的需要，在电磁铁性能不变的情况下，电磁铁与阀体的连接尺寸、推杆伸出长度及工作电源电压可以根据要求调整。
S-F测试曲线：
通电时间-温度曲线：
注：特性曲线仅供参考。
主要性能参数均为试验条件下获得。我公司保留修改参数的权力。
