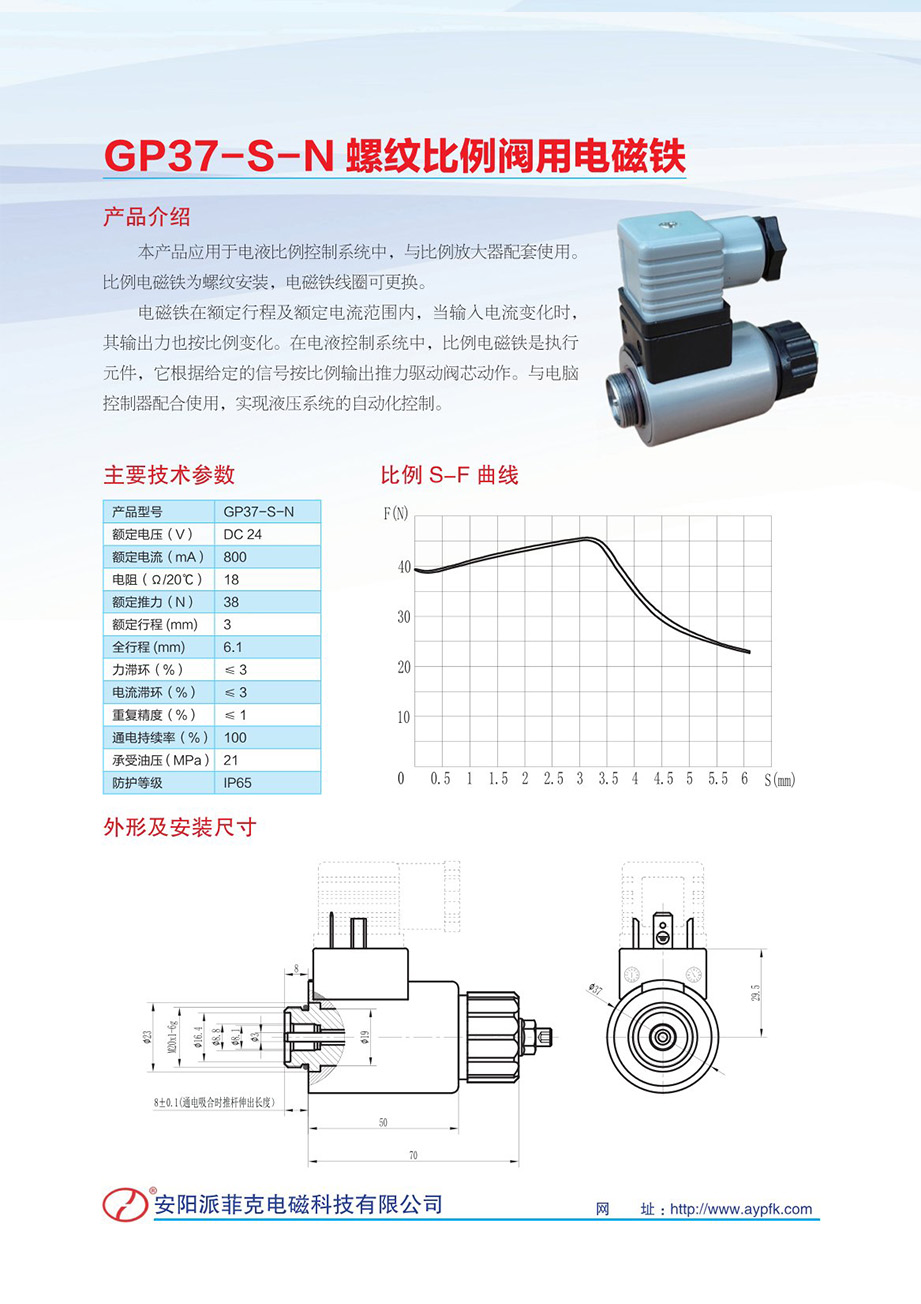

产品型号: GP37-S-N
用途:
本系列产品是一种机电转换装置。在额定行程及额定电流范围内,其输出力与输入信号成比例。与比例控制放大器配套使用,可对电液比例阀的阀芯位置进行精确控制。它具有体积小、线性工作平衡,重复精度高等优点。常作为控式比例流量阀、比例方向阀的动力元件,应用于工程机械。
技术参数:
额定行程(mm) | 3 | 全行程(mm) | 6.1 |
额定电流(A) | 0.8 | 额定推力(N) | 38 |
电阻(Ω/20℃) | 18 | 力滞环(%) | ≤4 |
电流滞环(%) | ≤3 | 电源接线方式 | DIN插头式 |
重复精度(%) | ≤1 | 静态油压(MPa) | 21 |
外壳防护等级 | IP6 | 持续通电率(%) | 100 |
外形及安装尺寸:
使用注意事项:
● 电磁铁采用符合ISO4400标准的插座,插座的电压规格必须与电磁铁本体电压规格相符。
● 电磁铁的手动推杆用于在调试时或紧急情况下,进行手动控制。但当系统背压较高,调节困难时,请使用十字螺丝刀缓推手动推杆,不宜使用冲击力,以免破坏手动推杆和导向内孔表面,造成电磁铁漏油或不能复位。
● 电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免烧毁电磁铁及您的电控元件。
样本说明:
如顾客有不同的需要,在电磁铁性能不变的情况下,电磁铁与阀体的连接尺寸、推杆伸出长度及电源电压可以根据要求调整。
