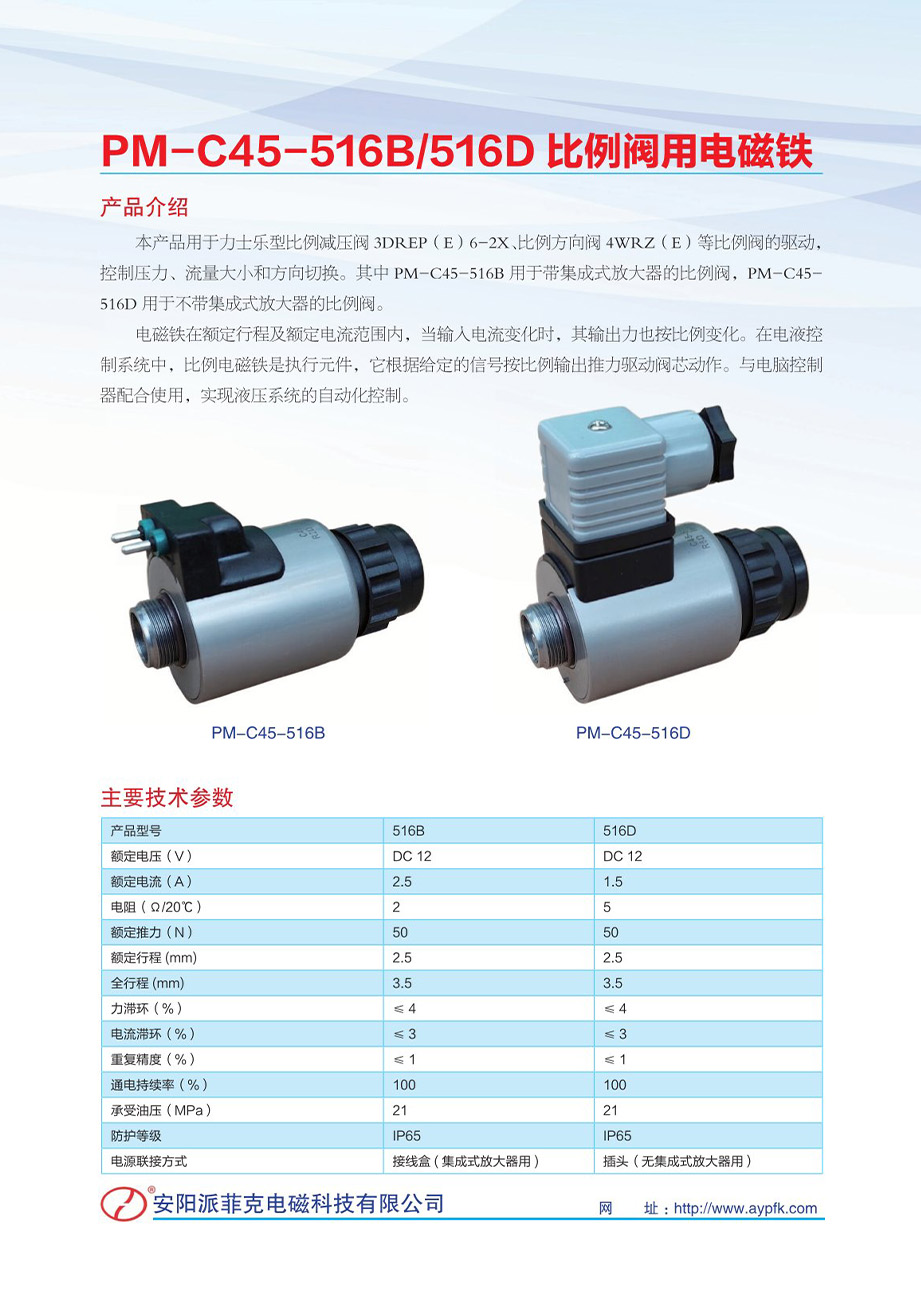

产品型号: PM-C45-516-B
用途:
本产品应用于电液比例控制系统中,与比例放大器配套使用,共同控制力士乐型六通径螺纹比例阀。在额定行程及额定电流范围内,当输入电流变化时,其输出力也按比例变化。在自动化控制系统中,比例电磁铁是执行元件,它可以驱动阀芯动作。与电脑控制器配合使用,可实现液压系统压力、流量的无极调节。
技术参数:
额定行程(mm) | 2.5 | 全行程(mm) | 3.5 |
额定电流(A) | 2.5 | 额定推力(N) | 50 |
电阻(Ω/20℃) | 2 | 力滞环(%) | ≤4 |
电流滞环(%) | ≤3 | 电源接线方式 | 接线盒 |
重复精度(%) | ≤1 | 静态油压(MPa) | 21 |
外壳防护等级 | IP65 | 持续通电率(%) | 100 |

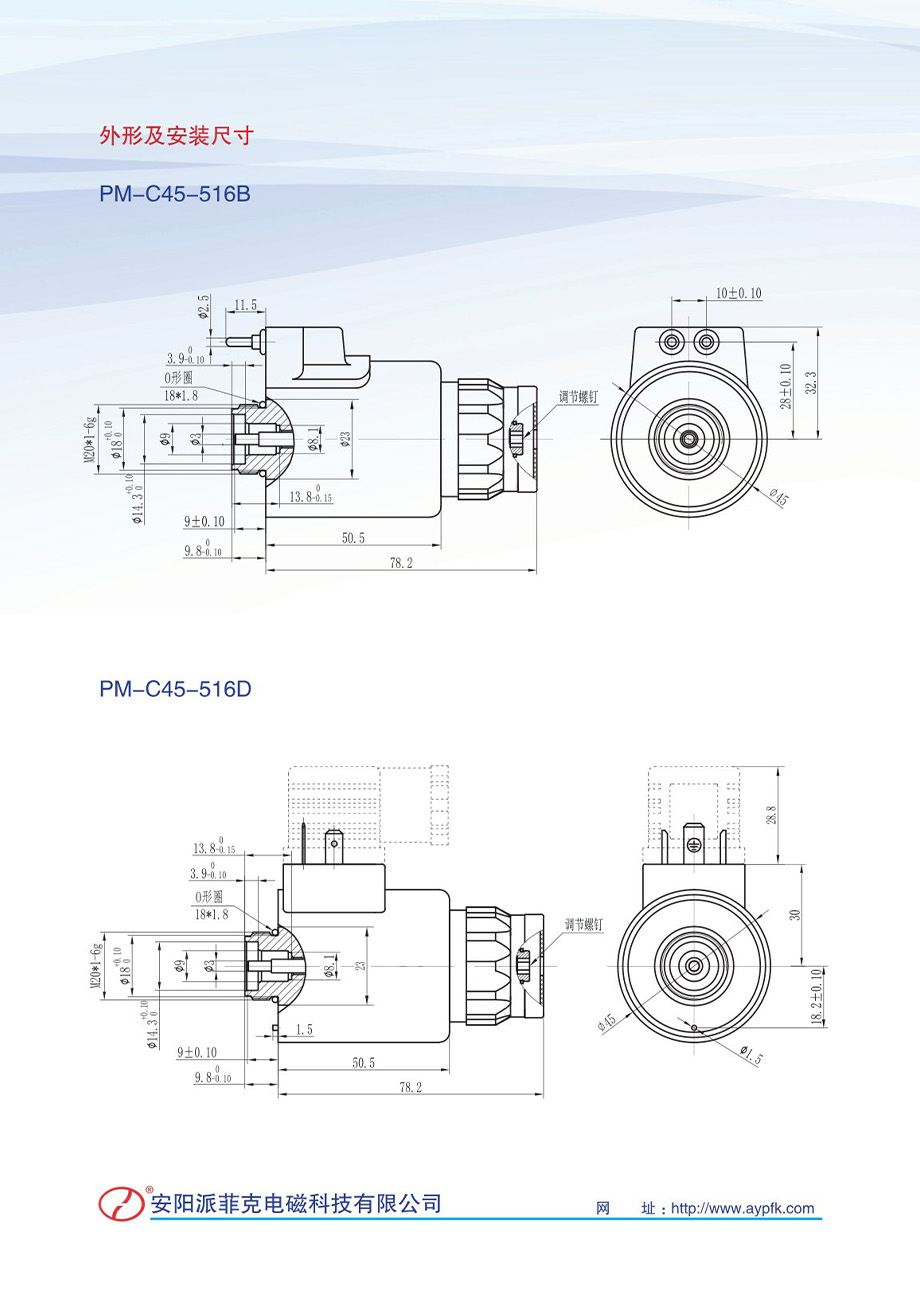

外形及安装尺寸:
使用注意事项:
● 电磁铁采用符合ISO4400标准的插座,插座的电压规格必须与电磁铁本体电压规格相符。
● 电磁铁的手动推杆用于在调试时或紧急情况下,进行手动控制。但当系统背压较高,调节困难时,请使用十字螺丝刀缓推手动推杆,不宜使用冲击力,以免破坏手动推杆和导向内孔表面,造成电磁铁漏油或不能复位。
● 电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免烧毁电磁铁及您的电控元件。
样本说明:
如顾客有不同的需要,在电磁铁性能不变的情况下,电磁铁与阀体的连接尺寸、推杆伸出长度及电源电压可以根据要求调整。
