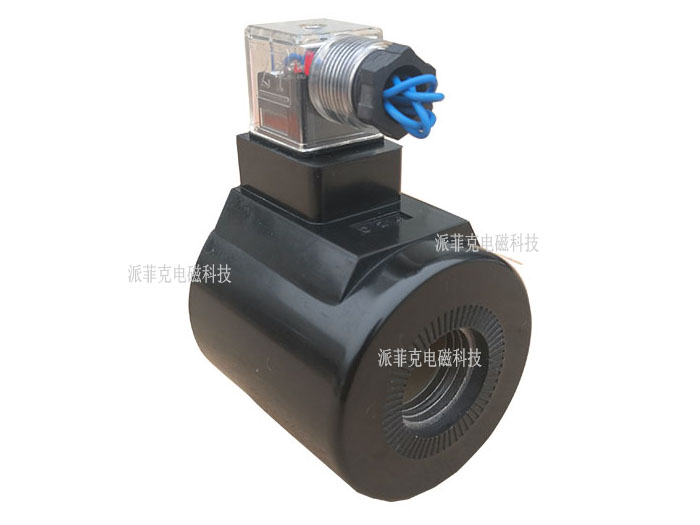

油研03型Z9-55YC
油研03型Z9-55YC
型号:MFZ9-55YC
用途:油研型十通径电磁阀
直流电压(V):12  24 110 220
内孔直径(mm):Φ26
线圈长度(mm):70
电话:0372-2222196
微信:15236526823
微信
在线咨询
  • 产品详情
  • 特性曲线

产品型号:Z9-55YC

产品描述:

MFZ9-55YC电磁铁可配套日本油研型(YUKEN)03系列螺纹联结的电磁换向阀

本电磁阀线圈适用于单相桥式全波整流的直流电源,电压24至220V的控制电路中,作为液压电磁换向阀的动力元件。可配套于日本油研型(YUKEN)六、十通径接线盒式螺纹联结电磁换向阀。

正常工作条件

● 可任意方向安装。

● 使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则,可能影响产品寿命。

● 电磁铁适合长期工作制、断续周期工作制。

● 电源电压的合理波动范围为85%-110% (特殊要求可订货时提出)。

● 外壳防护等级为IP65。

技术参数:

额定电压(V)

DC 24

消耗功率(W)

40

稳态额定推力(N)

≥55

持续通电率(%)

100

全行程(mm)

9

额定行程(mm)

4

承受油压(MPa)

21

防护等级

IP65

切换频率(t/h)

15000

工作寿命(t)

10X10­­­6

外形及安装尺寸:

未标题-3


样本说明:

如顾客有不同的需要,在电磁铁性能不变的情况下,电磁铁与阀体的连接尺寸、推杆伸出长度及工作电源电压可以根据要求调整。


S-F测试曲线:




通电时间-温度曲线:


z9-55yc




注:特性曲线仅供参考。

主要性能参数均为试验条件下获得。本公司保留修改参数的权力。
