比例电磁铁的结构

发布:安阳电磁铁厂家 - 派菲克电磁科技有限公司日期:2023.10.12浏览:721次

  比例电磁铁由线圈、衔铁、推杆、外壳等组成。当有信号输入线圈时, 线圈内磁场对衔铁产生作用力, 衔铁在磁场中按信号电流的大小和方向成比例、连续地运动, 再通过固连在一起的销钉带动推杆运动, 从而控制滑阀阀芯的运动。

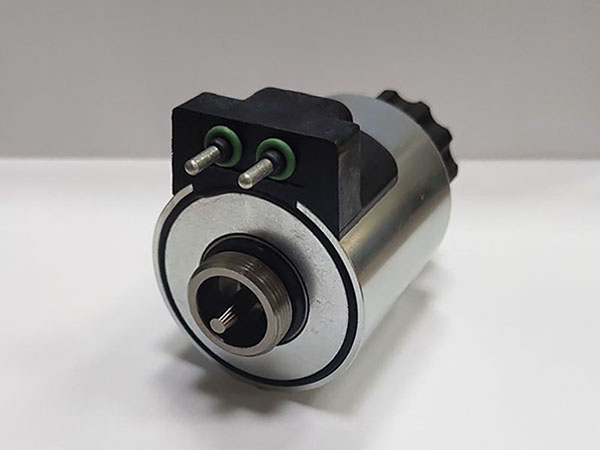

PM-C45-A

  比例电磁铁是一种湿式直电磁铁,普通电磁换向阀所用电磁铁只要求有吸合和断开两个位置,并且为了增加电磁吸引力,磁路中几乎没有气隙,而比例电磁铁根据电磁原理,在结构上进行特殊设计, 使之形成特殊的磁路(这种磁路在衔铁的工作位置上磁路中必须保证一定的气隙),以获得基本的吸力特性,即水平的位移-力特性,能使其产生的机械量(力或力矩和位移)与衔铁的位移无关,而与输入电信号(电流) 的大小成比例。这个水平力再连续地控制液压阀阀芯的位置,进而实现连续地控制液压系统的压力、方向和流量。由于比例电磁铁可以在不同的电流下得到不同的力(或行程) , 因此可以无级地改变压力、流量。

  今天关于比例电磁铁的知识就先为大家介绍到这里,派菲克电磁科技主要产品比例电磁铁、力士乐型电磁铁、油研型电磁铁、加工定制电磁铁,如果您需要订购电磁铁,欢迎您联系派菲克电磁科技。
