本整电磁铁的原理

发布:安阳电磁铁厂家 - 派菲克电磁科技有限公司日期:2023.01.11浏览:97次

  今天来为大家介绍一下本整电磁铁,提起本整电磁铁大家也许觉得陌生,但是如果提起交直流阀用电磁铁,相信不少人都知道,没错,本整电磁铁就是交直流阀用电磁铁,顾名思义,就是交直流通吃呗,兼容性强,那么有人回问了,为什么这么强?其内部原来是什么。今天我就为大家介绍一下其中的原理。

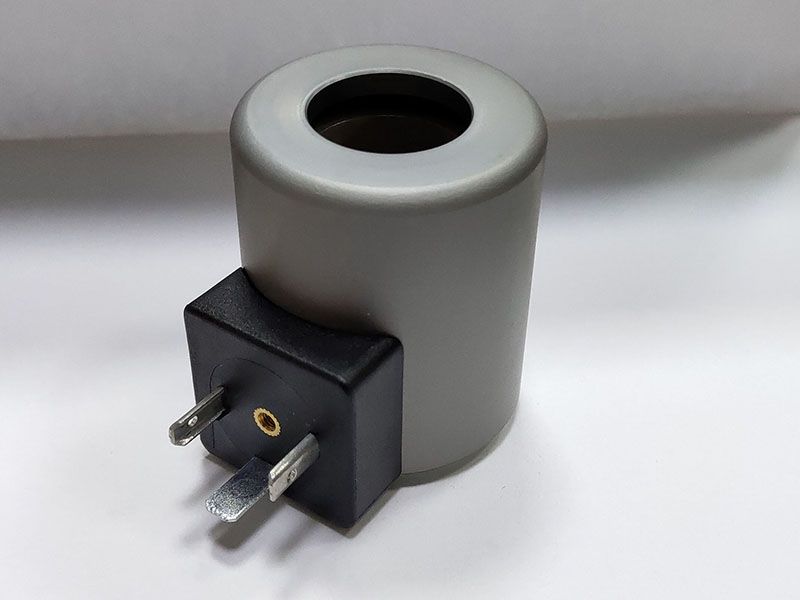

MFZ12-37YC锌镍合金


  本整型指交流本机整流型。这种电磁铁本身带有半波整流器,可以在直接使用交流电源的同时,具有直流电磁铁的结构和特性。

  1)首先,电源设计,即线圈两端的电压。建议使用直流电源,因为直流电流可以保证次吸力稳定,没有交变。介于你设计的磁吸力小,可选用5-12V直流电源(电压越大,反应速度越快)。

  2)绕线组材料的选取,如果设计要求绕线组质量轻,则可选择漆包铝线。一般情况下,选择漆包铜线,因为铜的电阻率低。

  3)考虑绕线组的发热,绕线组是有电阻的,其发热功率P=U*U/R(U为电源电压)。

  4)选用横截面积合适的导线作为绕线组。

  5)磁吸力F∝磁感应强度B,而B∝I*N(电流与匝数的乘积),而I=U/R,且R∝N。

  计算公式:B=u*I*N/2;R=ρ*L/S=ρ*π*D*N/S;(u是轮子的磁导率、ρ是导线的电阻率、S是导线的横截面积、D是线圈的平均直径≈32mm、N≈0.85*(20-12)*33.5/S、L是导线总长 。

  注意:S的单位是平方毫米;ρ的单位是欧姆毫米) 则:B≈0.59*u*S/ρ(可以看出只要绕线区域一定,B与N无关。)

  看线圈发热功率:P=U*U/R∝(S^2);所以导线横截面积S尽量取小,但S过小会导致磁吸力变化速度慢。

  交流电磁铁与直流电磁铁在结构与原理上基本一致。

  好啦,今天的电磁铁科普知识就为大家介绍到这里,如果您有什么疑问,欢迎联系派菲克电磁科技公司。
